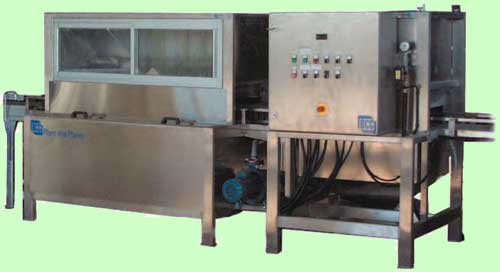

Установка для мытья и дезинфекции кассет
для выращивания сеянцев

Описание в формате pdf   Версия для печати

В процессе выращивания сеянцев с закрытой корневой системой кассеты Plantek-F (Плантек - Ф) для выращивания сеянцев с закрытой корневой системой (ЗКС), загрязняются растительным субстратом и корнями, а также семенами сорняковых растений, грибковыми патогенами, мхом и водорослями. Эти загрязнения оказывают серьезные негативные влияния на производство посадочного материала и на общую чистоту в питомнике. Эффективная очистка кассет является одним из способов предотвращения распространения болезней в питомнике.

Преимущества использования и ключевые характеристики

• Пневматическое проталкивание кассет через моющую установку.
• Нержавеющая стальная конструкция.
• Встроенные устройства, обеспечивающие технику безопасности.

Узел мытья под высоким давлением:

• Механическая очистка под напором воды 40 бар
• Вращающиеся разбрызгиватели сверху и снизу очищают кассету со всех сторон
• Боковые разбрызгиватели для конечного ополаскивания
• Пластина для стекания воды предотвращает попадание холодной воды в горячую
• Небольшой расход воды - 80 л/мин
• Низкий расход воды достигается посредством циркуляции воды по замкнутому контуру: мойка - установка очистки воды - мойка

Узел мытья горячей водой:

• Температура воды 80⁰C и продолжительное время обработки обеспечивают эффективную очистку
• 30 разбрызгивателей низкого давления на пяти трубах обеспечивают тщательное ополаскивание кассет
• Нет опасности изгибания кассет вследствие их продолжительного нахождения в горячей воде
• Через прозрачные окошки можно наблюдать за процессом
• Эффективная дезинфекция без использования химикатов
• Низкий расход воды достигается посредством циркуляции и очистки воды непосредственно внутри мойки.
• Благодаря встроенной системе нержавеющих фильтров очистка кассет может продолжаться долго и очистка фильтров во время пользования проста.

Подача: Для проталкивания кассет через мойку желательно использовать пневматический цилиндр, а не обычный цепной транспортер. Этот способ уменьшает риск повреждения кассет.

Процесс очистки: Установка для мытья состоит из узла механической очистки под высоким давлением воды и из узла очистки горячей водой. Механическая очистка кассет осуществляется разбрызгивателями высокого давления. Насос высокого давления подает на разбрызгиватели воду под давлением 40 бар. Эти разбрызгиватели установлены на вращающиеся трубы для обеспечения обработки всей кассеты. Дополнительными разбрызгивателями с боков осуществляется дополнительная начальная очистка, а также ополаскивание кассет до их перемещения в узел очистки горячей водой. В задней части узла мытья под высоким давлением стоит пластина для стекания воды, предотвращающая попадание холодной воды в горячую. После механической очистки кассеты проталкиваются в узел мытья горячей водой. Узел состоит из бака вместимостью около 550 л, оснащенного четырьмя элементами нагрева (каждый из них мощностью 8 кВт), которые нагревают и поддерживают температуру воды на уровне 80⁰C. Температура воды контролируется термостатом. Тридцать разбрызгивателей низкого давления, установленные на пяти трубах, ополаскивают кассету водой. Кассеты обрабатываются горячей водой на протяжении 1,5 м и в течении 30 секунд.

Проведенные опыты показывают, что обработка водой при температуре 60⁰C в течении 30 секунд достаточна для эффективной термоочистки¹. Вода фильтруется через нержавеющий стальной фильтр, что сокращает расход воды и допускает несложную очистку. Эти фильтры можно очистить во время работы при помощи пылесоса, предназначенного для мокрой очистки. Это позволяет продлить процесс очистки кассет без замены воды в баке.
¹Kohmann, K. & Börja, I. "Hot-water Treatment for Sanitizing Forest Nursery Containers; Effects on Container Microflora and Seedling Growth." Scandinavian Journal of Forest Research, 17:111-117.2002 ("Очистка лесных кассет методом обработки горячей водой; Влияние на микрорастительность в кассетах и рост сеянцев")

Выход: Если установка для мытья стоит отдельно от технологической линии, то кассеты выталкиваются из узла очистки горячей водой и вручную складываются в стопки для последующего использования. Если установка для мытья связана с технологической линией, то кассеты выталкиваются из установки на транспортер, подающий их на линию заполнения
